Resistencias y resistores

El Control de la Corriente

Una Resistencia es un componente que se opone al paso de la corriente eléctrica. Se mide en Ohmios ($\Omega$). Su funcionamiento se basa en la fricción de los electrones al intentar atravesar un material conductor con alta resistividad.

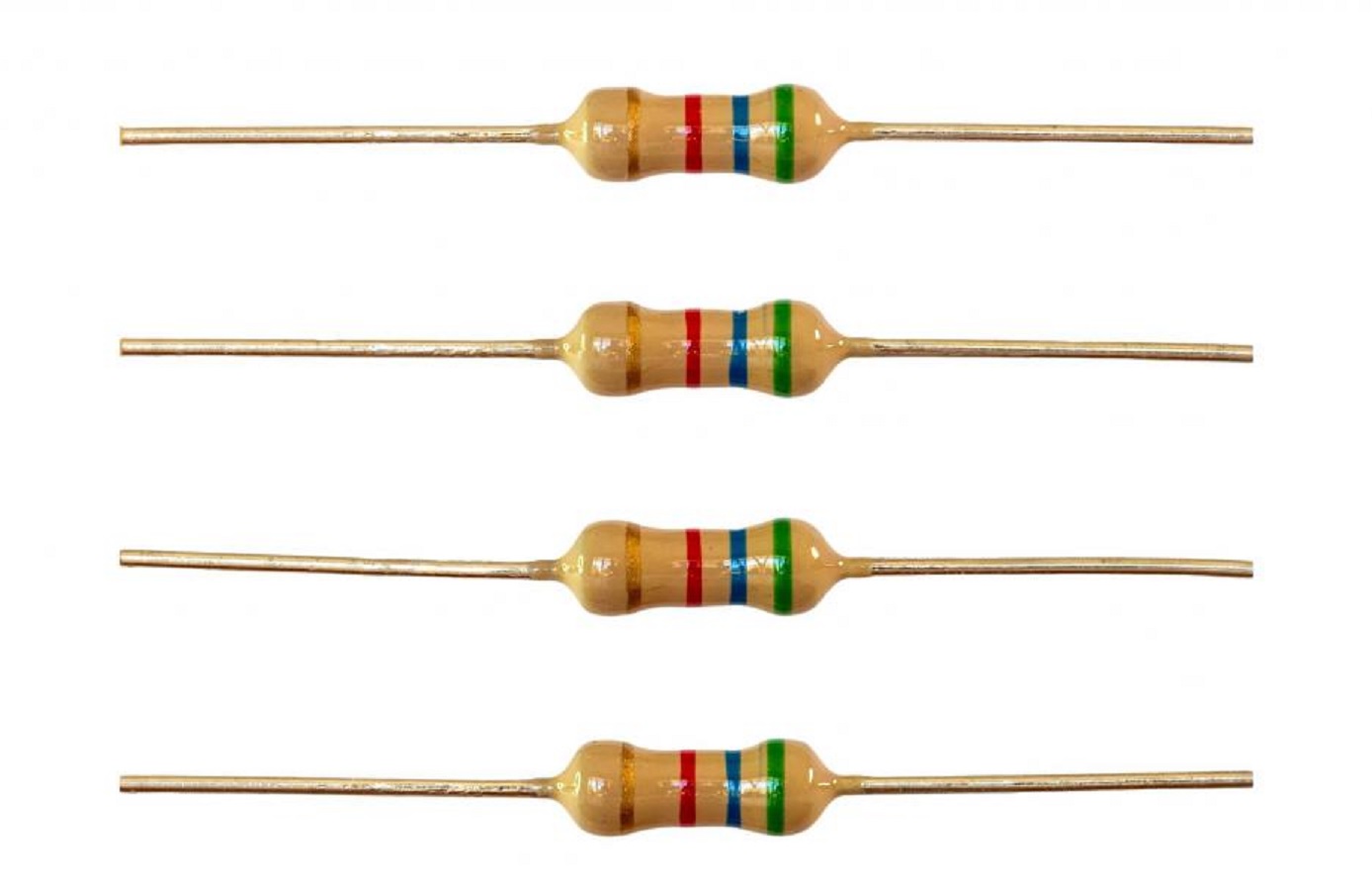

Resistor (resistencia que se usa para limitar el flujo de corriente más que para generar calor).

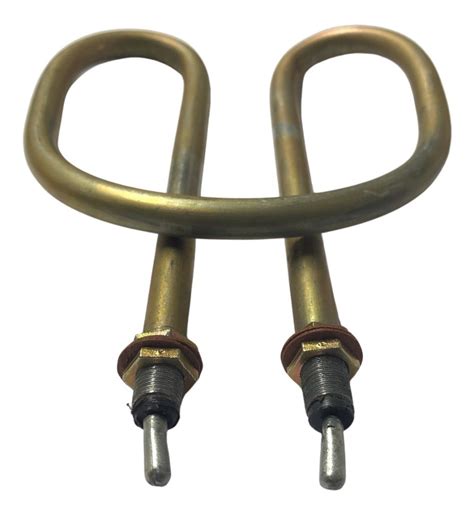

Resistencia usada para generar calor y hervir agua.

---

1. Materiales: El Grafito y los Aislantes

La mayoría de las resistencias comerciales (de carbón) utilizan una mezcla de grafito (carbono) pulverizado y un material cerámico aislante.

• El Grafito: Es el material conductor. Al ser un conductor pobre en comparación con el cobre, ofrece una resistencia natural.
• El Aislante: Al variar la proporción de cerámica o resina aislante mezclada con el grafito, los fabricantes pueden controlar con precisión el valor de la resistencia.
• Construcción: Se suele rodear este núcleo de una capa de laca o cerámica aislante para protegerlo del ambiente y evitar cortocircuitos externos.

---

2. Propiedades Fundamentales

1. Valor Óhmico: La cantidad de oposición a la corriente.
2. Potencia (W): La cantidad de calor que puede disipar sin quemarse (comúnmente 1/4W, 1/2W, 1W).
3. Tolerancia: El margen de error del valor real respecto al teórico (ej: $\pm 5\%$).
4. Coeficiente de Temperatura: Cómo varía su resistencia al calentarse.

---

3. Cómo medir una Resistencia

A. Con el Multímetro (Ohmiómetro)

1. Selecciona la escala de Ohmios ($\Omega$) adecuada.
2. Importante: La medición debe hacerse sin energía en el circuito. Si mides con corriente, podrías dañar el multímetro o tener una lectura falsa.
3. Lo ideal es desoldar al menos una pata de la resistencia para que el resto del circuito no altere la medición.

B. Prueba de Continuidad

Si una resistencia está “abierta” (quemada), el multímetro marcará “OL” (Open Loop) o infinito, indicando que el camino del grafito se ha roto.

---

4. Código de Colores (Lectura de Bandas)

Las resistencias pequeñas no tienen espacio para números, así que usan bandas de colores. Cada color representa un número del 0 al 9.

Resistencias de 4 Bandas

1. 1ª Banda: Primer dígito.
2. 2ª Banda: Segundo dígito.
3. 3ª Banda (Multiplicador): Número de ceros que se agregan.
4. 4ª Banda (Tolerancia): Indica la precisión (Dorado: $\pm 5\%$, Plateado: $\pm 10\%$).

Ejemplo: Marrón (1), Negro (0), Rojo (00) = $1000 \Omega$ o $1 k\Omega$.

Resistencias de 5 Bandas (Alta Precisión)

Se leen igual, pero tienen un dígito extra de precisión antes del multiplicador.

1. 1ª Banda: Primer dígito.
2. 2ª Banda: Segundo dígito.
3. 3ª Banda: Tercer dígito.
4. 4ª Banda (Multiplicador): Número de ceros.
5. 5ª Banda (Tolerancia): Generalmente Marrón ($\pm 1\%$).

Ejemplo: Rojo (2), Rojo (2), Negro (0), Marrón (0) = $2200 \Omega$ o $2.2 k\Omega$.

---

5. Tipos de Resistencias según su uso

• Fijas: De carbón o película metálica.
• Variables (Potenciómetros): Permiten ajustar el valor girando una perilla (volumen, intensidad de luz).
• Dependientes (LDR, NTC, PTC): Cambian su valor según la luz o la temperatura.

Dato de Taller: Si una resistencia de carbón se sobrecalienta, suele cambiar de color o “inflarse”. Si sospechas de una, mídela; si el valor se ha desviado más de su tolerancia (ej. un 20% en una de 5%), reemplázala.
